Faraone - Pensilina in vetro e alluminio
1 2 3 4 5
Dettagli dwg

Pensiline urbane
Parcheggi
Pavimentazioni giardino
Dettagli pav. esterne
DVD banca dati archweb dwg




disegni dwg di architettura

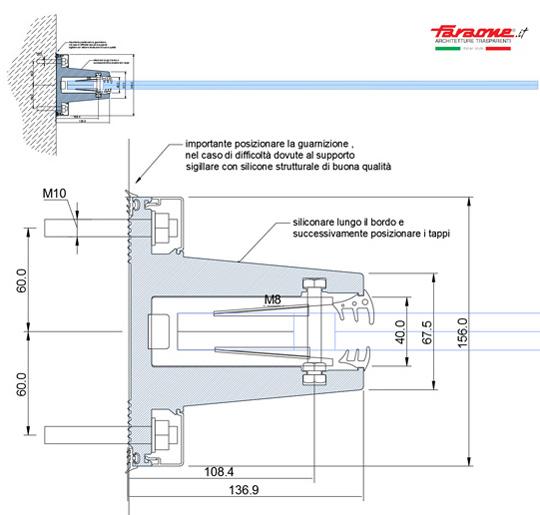

La Pensilina “LINEA”  (PDF >)
Massima trasparenza ad elevata integrazione architettonica.
si compone di profilo in alluminio (pesante) anodizzato argento, vetro temperato e stratificato 10+10+0,76 (plastico rigido) ed è completo di tutti gli accessori per il fissaggio (escluso chimico). Portata certificata fino a 200 Kg escluso il peso del vetro. Può essere facilmente installata senza limiti di lunghezza.

Click sull'immagine per scaricare il dwg

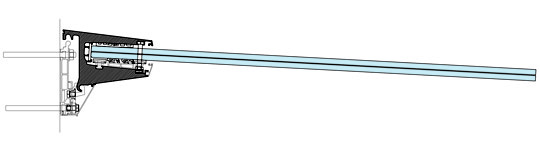

LINEA PLUS  (sporgenza max 150 cm)  (PDF >)
Linea Plus nasce per facilitare il montaggio del vetro grazie ad un montaggio rotazionale.
Pensilina con vetro 10+10+0,76 SG (Vetro temperato stratificato con plastico rigido anticaduta)

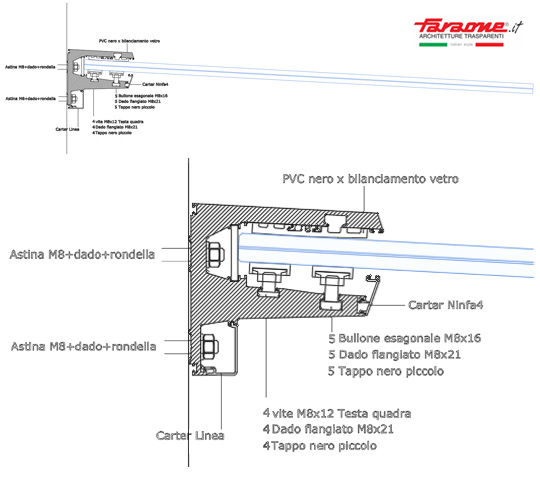

LINEA MINI  (PDF >)
nasce per vetri con sporgenza fino ad 100 cm. Ideale per ingressi o come frangisole sopra le finestre. Portata 200 Kg/mq escluso il peso del
vetro (testata a 250 Kg/mq).
Tutti i modelli Linea sono progettati per accogliere le luci a LED
IMPORTANTE
La norma UNI 7697 prevede la sicurezza anticaduta: vetro temperato stratificato con plastico rigido. Può essere montato a qualsiasi altezza.
FARAONE S.r.l.
Via Po, 12. 64018 Tortoreto (TE) Italy.
T. +39 0861.784200 | F. 0861 781035
faraone@faraone.it | www.faraone.it
